- 獨特的快速回復
- 超行程保護
- 活塞行程提示
- 活塞/油缸偏差補償
- 覆蓋螺栓規格1"到3-1/2"
- 可選配BS1560/ANSIB16.5/API的法蘭
- 封閉式油缸設計消除了活塞在回程時雜質進入的可能性
相比手工回復的螺栓拉伸器，彈簧回復的設計大大提高了生產效率和實際操作的安全性
- 活塞行程-10mm除了HSR0是8mm
- 最大工作壓力1500bar
- 螺栓超出螺母長度=1x螺栓直徑
- "D"包含了螺栓在達到10mm的行程緊固后允許移動的范圍
- 重量包含了拉伸螺母套
- 因產品的更新?lián)Q代造成的尺寸變動，將會在以后出現的出版物中列出

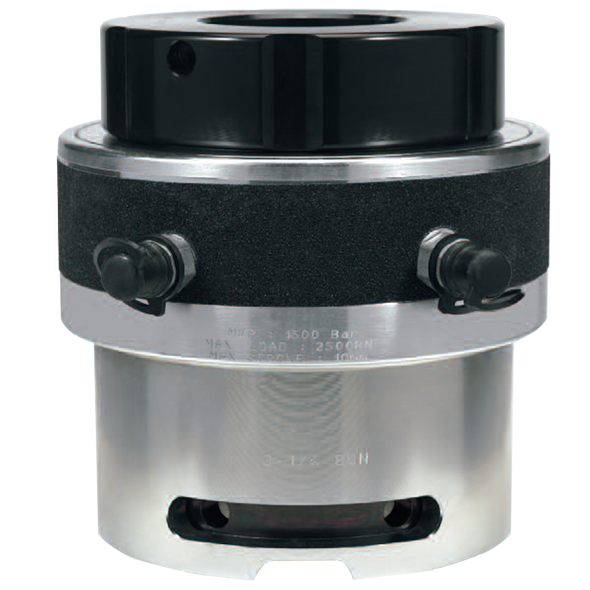

HSR系列 螺栓拉伸器規格尺寸表
| 型號 | 螺栓直徑 | 負載 | 受力面積 | A | B | C | D | |||||||||
| 英制 | 公制 | |||||||||||||||
| 英制 | 公制 | Lbs | KN | in² | mm² | in | mm | in | mm | in | mm | in | mm | in | mm | |
| HSR0 |
3/4" 7/8" |
M20 M22 |
35500 | 160 | 1.65 | 1067 | 2.6 | 66 | 3.7 | 93 | 2.5 | 63 |
5.4 5.6 |
136 142 |
5.5 5.6 |
142 144 |
| HSR1 |
1"
1-1/8" |
M24 M27
|
61950 | 280 | 2.89 | 1867 | 3.4 | 87 |
4.6 4.6 4.7 |
117 117 120 |
2.7 2.7 2.8 |
68 68 72 |
6.9
7.1 |
175
181 |
6.9 7.0
|
175 178
|
| HSR2 |
1"
1-1/8" 1-1/4" 1-3/8" |
M24 M27 M30 M33 M36 |
99700 | 450 | 4.65 | 3001 | 4.1 | 103 |
4.6 4.6 4.7 4.8 5.0 |
117 117 120 123 126 |
3.0 3.0 3.2 3.3 3.5 |
75 75 80 84 89 |
6.9
7.1 7.4 7.7 |
175 181 188 195 |
6.9 7.0 7.2 7.5 7.7 |
175 178 184 190 196 |
| HSR3 |
1-1/4" 1-3/8" 1-1/2" 1-5/8" |
M33 M36 M39 M42 |
145950 | 660 | 6.82 | 4401 | 4.7 | 118 |
4.8 5.0 5.1 5.2 |
123 126 130 133 |
3.5 3.8 3.8 4.1 |
88 96 96 105 |
7.5 7.8 8.0 8.2 |
190 197 203 209 |
7.6 7.8 8.0 8.3 |
192 198 204 211 |
| HSR4 |
1-1/2" 1-5/8" 1-3/4" 1-7/8" 2" |
M39 M42 M45 M48 M52 |
223550 | 1000 | 10.34 | 6668 | 5.5 | 140.5 |
5.2 5.3 5.5 5.6 5.7 |
132 135 139 142 145 |
4.4 4.5 4.7 4.5 4.7 |
112 114 118 114 120 |
8.3 8.5 8.8 9.1 9.3 |
211 217 223 230 236 |
8.4 8.6 8.9 9.1
|
212 218 225 231
|
| HSR5 |
2" 2-1/4"
2-1/2" 2-3/4" |
M52 M56 M60 M64 M68 |
331400 | 1500 | 15.50 | 10003 | 6.9 | 175.5 |
5.8 6.1 6.3 6.3 6.6 |
148 154 161 161 167 |
4.7 5.4 5.4 6.0 6.1 |
120 138 138 153 156 |
9.7 10.2 10.2 10.7 11.2 |
246 259 259 272 284 |
9.8 10.2 10.3 10.8 11.1 |
248 258 262 273 283 |
| HSR6 |
2-3/4" 3"
3-1/4" 3-1/2" |
M72 M76 M80 M85 M90 |
553200 | 2500 | 25.84 | 16671 | 8.6 | 219 |
6.6 6.9 7.1 7.1 7.3 |
167 171 180 180 186 |
6.2 7.2 7.5 7.5 8.1 |
157 182 190 190 205 |
11.6 12.1
12.6 13.1 |
294 307
320 332 |
11.7 12.1 12.3 12.7 13.2 |
297 308 312 323 334
|
| HSR7 |
3-1/2"
3-3/4" 4" |
M90 M95 M100
|
708200 | 3200 | 33.06 | 21339 | 9.9 | 252 |
7.3 7.3 7.6 7.8 |
186 186 192 199 |
7.9 7.9 7.9 8.3 |
200 200 200 210 |
13.2
13.7 14.2 |
339
352 363 |
13.3 13.5 13.9
|
341 346 356
|
